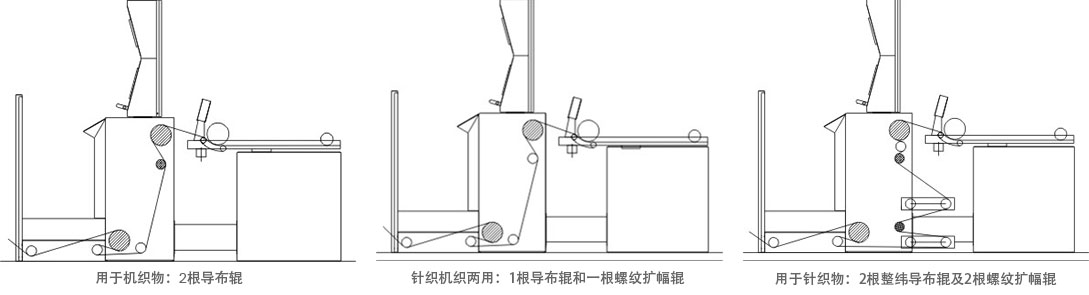

一、进布区

1、织物导向可控制，行程短，使织物获得最佳喂入，即使极度敏感的针织物也可做到这一点。通过在进步装置内牵引辊带动，使织物同步上针。进布轨道长度可达6米，可配置如浆边装置，蒸气给湿装置等。

2、稳定的积极式张力控制系统；

3、精密对中装置。

二、整理轧车

1、轧车标准型：装有两根轧辊，适用织物的整理和脱水。一根是实心圆柱形，另一根是实心腰鼓形，以施加均匀压力。

2、液槽气动倾斜，快速排放。

三、上针，超喂区

1、上针超喂调整范围大(- 10% 到+ 60%) 适合各种织物的同的超喂率。左右布边张力可分别设定。

2、走布路线：使用针板，超喂后上针。

3、走布路线：布铗操作

4、稳定的链式上针系统

四、热烘箱

1、十年免维护无油导轨

2、杜绝漏油的节能内置风道

3、多种热源可选

4、高效循环风机

5、特殊绝热材料，150MM隔热护板

6、独特PID 温度控制，精确到0.1°C

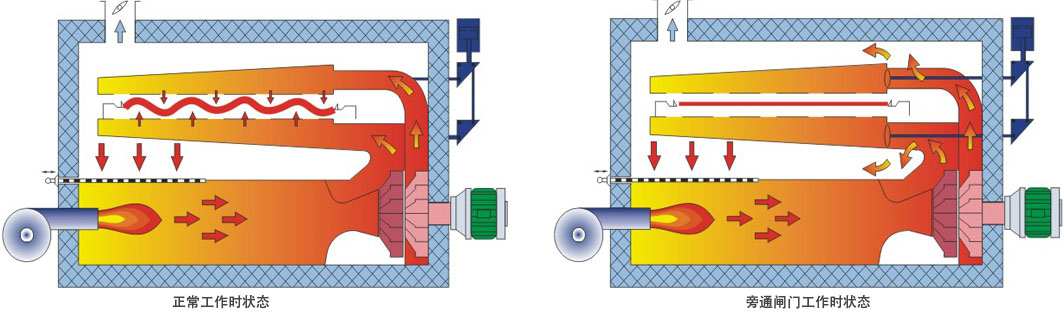

7、喷嘴旁通闸门

      A、停机时防止热风吹至布面；

      B、喷咀进气口自动关闭。

五、出布区

1、风冷式冷却区

2、加湿器可选装

3、稳定摆布装置

4、静电消除器

5、BAT切边装置  BTA edge cutting device大容量不锈钢浆槽，减少操作人员工作量，加浆、调浆方便浆边轮位置调整装置，方便快捷调整好浆轮工作位置。独特的浆轮工作面设计，避免飞浆、浆边不匀问题。

在入口处切除上浆布料外边缘。并且，剪切边缘由suctionBlower处理干净，由于下面的轮和刀片设计成倾斜型，所以能够在末端进行剪边而且最大限度减少损失。由弹簧连接的上切刀由电动驱动，并紧贴下切刀，像剪刀一样，通过弹簧调整两切刀的紧合度，最大达250N可延长切刀的适用寿命。

为适用不同的布料，使用一直流电机调整BTA80的位置，手动调整按钮在定型机的出布段。可选配一红外线对边电眼和控制器，来达到自动侦测不变位置的目的。

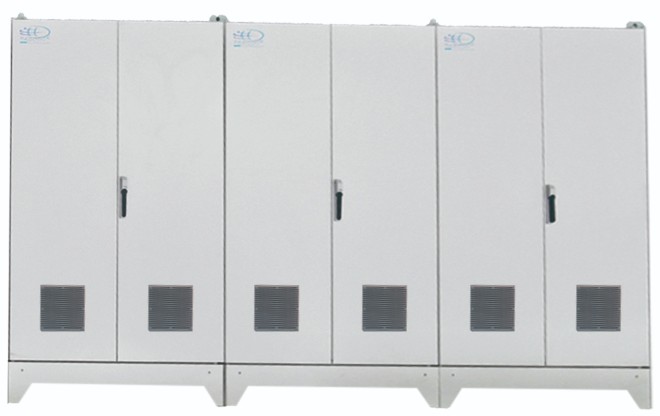

六、电柜控制系统

1、整机采用INNOVANCE伺服控制系统，调试简便，运行精准稳定。

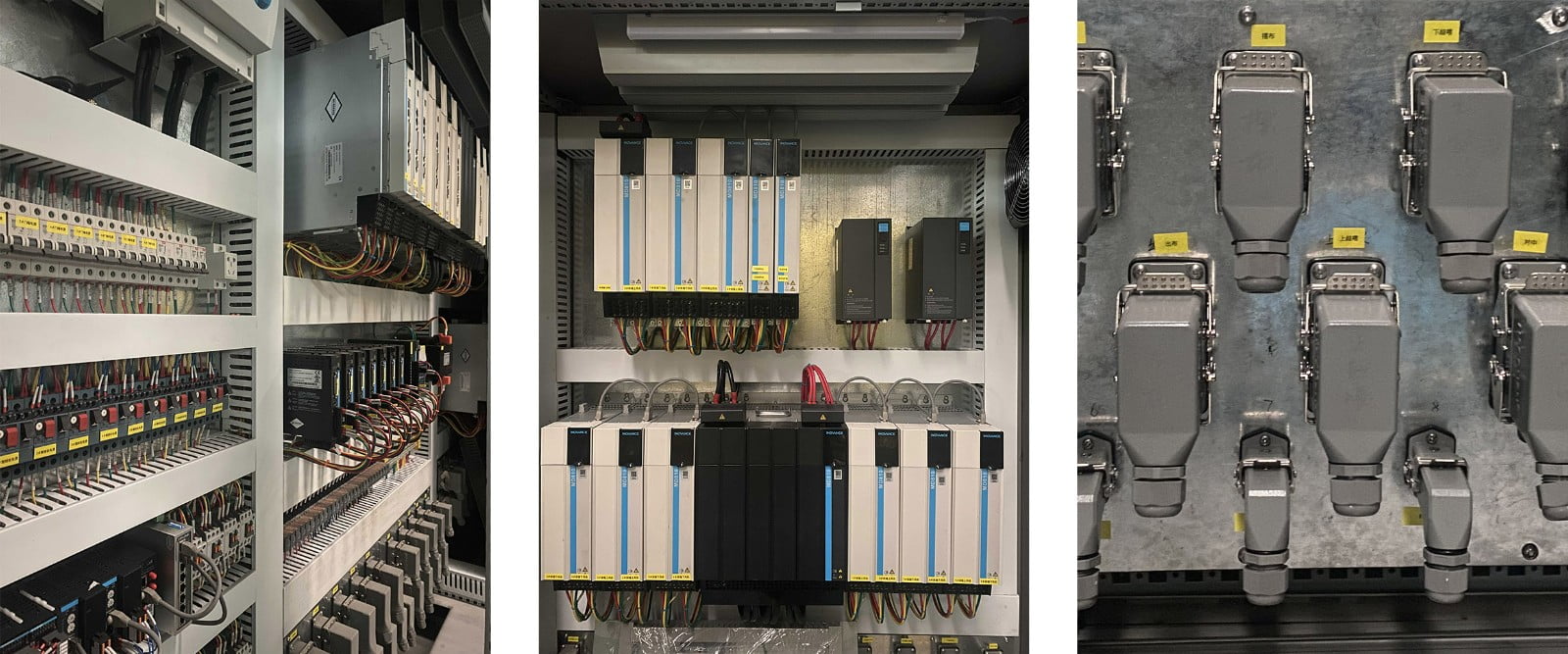

2、硬件布局按照功能区域划分，一目了然，界面清晰，为轻松操作全面考虑。

3、Canbus通讯极大减少电箱空间和发热率，运行更加稳定。

4、使用航空插头减少安装接线工作，避免出错。

七、操作界面

1、后台控制系统

极其简洁的图示标识，功能区域划分科学，即使初学者也能轻松掌握的友好操作界面。

A,操作台-操作界面 B,进布区-操作界面 C,温度控制-操作界面

2、后台控制系统

A,系统启动、运行的动作 B,程序段监控界面 C,文件管理界面

标准配置4F~12F烘箱
适用于烘干与热定形工艺的通用定形机。适当的配置能整理所有类型的织物。

拉幅定形机用途：

1、脱水

2、整理

3、烘干

4、焙烘

5、机织物及针织物的热定形

技术数据

适用如下工艺要求及参数：

1、整理机织物

2、整理针织物

3、整理机织物及针织物

4、公称宽度：180cm~380cm

5、最小工作幅宽：60cm

6、可供烘箱数量：4~12

7、最高烘箱温度：230°C

8、织物输送链条：大力神链条

9、机器速度：2.5~50m/min；5~100m/min；7.5~150m/min
